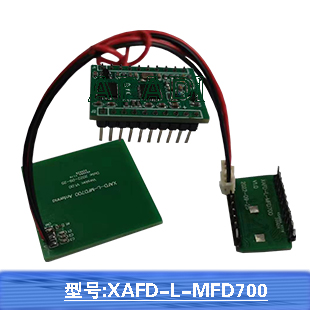

XAFD-L-MFD700系列超低功耗NFC模塊是西安阿法迪信息技術有限公司自主研發的基于13.56Mhz頻率的非接觸式智能卡標準讀寫設備，專為UWB定位模塊定制的一款超低耗NFC模塊，待機電流小于1uA;
該系列模塊符合ISO/IEC 14443 A、ISO/IEC 14443 B標準。采用UART通信接口，工作穩定可靠，使用方便。廣泛應用于門禁、考勤等領域。
· 支持ISO/IEC 14443 A協議；
· 支持ISO/IEC 14443 B協議；
· 支持NXP Mifare標準；
· 采用ARM Crotex-M0 32位超低功耗處理芯片，讀寫速度快；
· 工作穩定，可靠性高，抗干擾能力強；
· 根據用戶需求可定制軟、硬件,包括通信接口、通信協議等；
·支持郵票孔和非郵票孔定制；
·支持定時自動讀取數據和低功耗休眠模式讀取數據兩種配置；
·專為UWB定位器定制的微型NFC身份識別模塊。
產品型號
XAFD-L-MFD700
工作頻率
13.56 MHz
工作電壓
DC 3.3V 或 DC 5V 或 鋰電池3.7-4.2V
工作電流
<55 mA
靜態電流
<4 uA
操作距離
>50 mm
通信接口
UART
通信速率
9600 bits/s
支持卡類型
NXP Mifare系列:
① Mifare Classic 1K(S50);
② Mifare Classic 4K(S70);
③ Mifare Ultraligth;
④ Mifare系列兼容卡: 復旦卡、華虹卡等;
工作溫度
攝氏 -40~85℃
儲存溫度
攝氏 -55~150℃
物理尺寸
模塊(XAFD-L-MFD700-V1)：29.21mm*16.00mm(長*寬)
模塊(XAFD-L-MFD700-V2)：29.21mm*19.81mm(長*寬)
天線：40.00mm*40.00mm(長*寬)
訂購信息
接口
支持協議
封裝類型
XAFD-L-MFD700-V1
ISO/IEC 14443 A
ISO/IEC 14443 B
NXP Mifare
郵票孔
XAFD-L-MFD700-V2
非郵票孔
· UWB模塊身份識別、門禁考勤(門禁卡、員工證、學生證、校園一卡通)
